Winkel zeichnen mit Selbstkontrolle (01)
© hans-dieter@mallig.de auf    -- www.mallig.eduvinet.de --  www.mallig.de  --  www.freiburg-sol.de  --  www.zum.de/Faecher/Bio/BW/default.htm

Ergänze den vorgegebenen Schenkel mit einem zweiten Schenkel, so dass ein Winkel  BAC mit der unten vorgegebenen Weite entsteht.

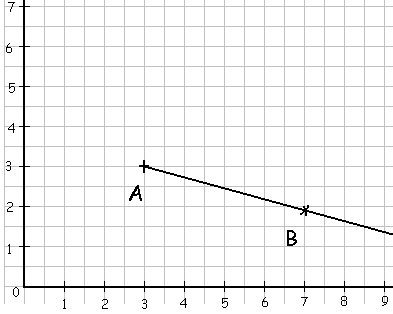

Zum Kennenlernen: Aufgabe 1: Zeichne den folgenden Winkel ein:  BAC=47° Überprüfen kannst du  deine Zeichnung indem du schaust, ob die Schenkel sich im  Punkt mit den Koordinaten (8|6) schneiden.

Die folgenden Aufgaben gehen ähnlich.

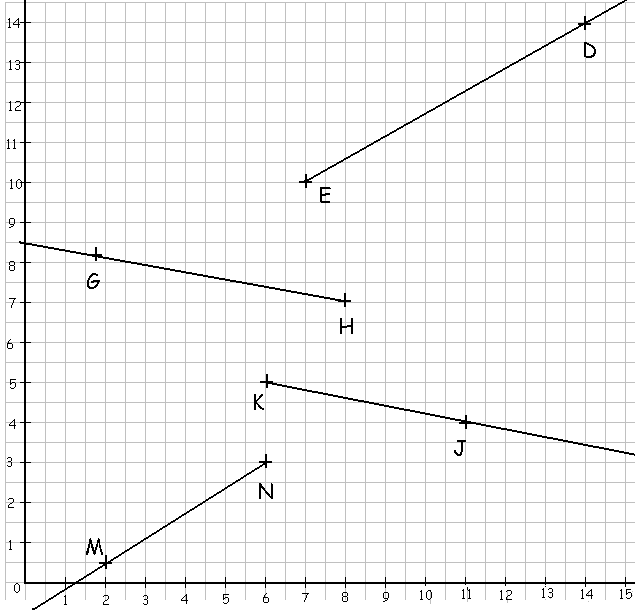

Aufgabe 2: Zeichne den Winkel   DEF= 124° Aufgabe 3: Zeichne den Winkel   GHI= 257° Aufgabe 4: Zeichne den Winkel   JKL= 47° Aufgabe 5: Zeichne den Winkel   MNO= 131°

(LÖ)


Lösungen: Du hast dann richtig und genau gezeichnet, wenn dein Schenkel durch den jeweils angegebenen Punkt geht.  Wenn nicht, nachmessen und verbessern.
Aufgabe 2: F (1|13);  Aufgabe 3: I (11|14);  Aufgabe 4: L (13|10);   Aufgabe 5: O (13|1)
