Demonstration: Auflösung beim Insektenauge

Material:

Overhead-Projektor  Tafel, Kreide (farbig)  Demonstrationsset zum Auflösungsvermögen:  1) Folie eines Gegenstandes (kleines Haus), 2) Modell mit wenig Einzelaugen, 3) Modell mit vielen Einzelaugen  (Bauanleitung für Demonstrationsset)

© (hdm)

Versuchsbeschreibung:

1. Zunächst überlegen wir uns, inwiefern die mit  Trinkhalm-Stückchen gefüllten Petrischalen als Modell für die Komplexaugen der Insekten dienen können.
2. Anschließend projezieren wir mit dem Overhead-Projektor die Folie mit dem kleinen Haus an die Tafel.
3. Wir legen zunächst das Modell mit den dicken Halmen über das Häuschen. An der Tafel sehen wir ein Raster und malen mit  Farbkreiden die Rasterpunkte aus, die mindestens zu 15% eine Markierung des Häuschens enthalten.
4. Nun projezieren wir das Häuschen mit darüber gelegtem Projektionsmodell mit den dünnen Halmen neben das zuerst gemalte Bild und malen mit  Farbkreiden wieder die Rasterpunkte aus, die mindestens zu 15% eine Markierung des Häuschens enthalten.
5. Wir vergleichen die beiden Rasterbilder.

.............................................................................................................

..............................................................................................................

Wir projezieren mit dem Overhead-Projektor die Folie mit dem kleinen Haus an die Tafel.  Zunächst legen wir das Modell mit den dicken Halmen über das kleine Haus. An der Tafel sehen wir ein Raster und malen mit  Farbkreiden die Rasterpunkte aus, die mindestens zu 15% eine Markierung des Häuschens enthalten.  Nun projezieren wir das Häuschen mit darüber gelegtem Projektionsmodell mit den dünnen Halmen neben das zuerst gemalte Bild und malen mit  Farbkreiden wieder die Rasterpunkte aus, die mindestens zu 15% eine Markierung des Häuschens enthalten.  Versuchsbeobachtung: Wie sehen die beiden gezeichneten Raster-Bilder aus?:  ...........................................................................................................  .............................................................................................................  Versuchsdeutung::  ...........................................................................................................  .............................................................................................................     Zähle die 'Einzelaugen' in den beiden 'Augenmodellen aus. Welchen Tieren könnte man sie zuordnen? (Durch Anklicken der Bilder mit der rechten Maustaste kann man sie in Originalgröße aufrufen):   ...........................................................................................................  .............................................................................................................

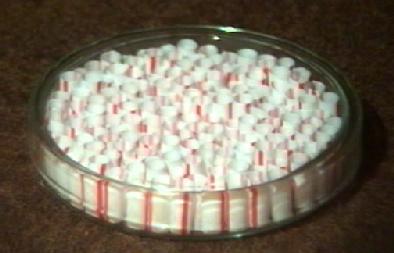

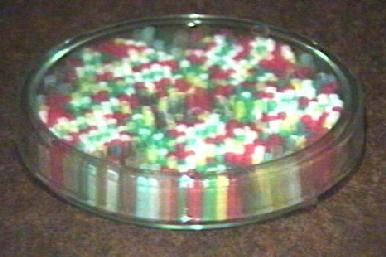

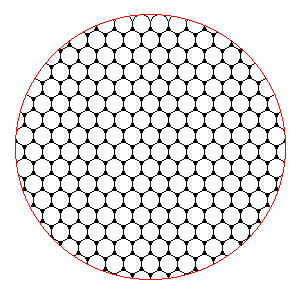

© (hdm) Projektionsfolie   Modell mit dicken Halmen   Modell mit dünnen Halmen
