Wir zeichnen ein Schrägbild von einem Würfel
 Links entsteht das Schrägbild eines Würfels mit einer Kantenlänge von 8 Kästchen.
  1. Zunächst zeichnen wir ein Quadrat mit der Seitenlänge von 8 Kästchen
  2. Dann zeichnen wir von drei Ecken parallele und gleich lange Kanten (einfachheitshalber durch die Diagonalen der Kästchen, aber nur etwa von halber Länge)
  3. Wir verbinden die Endpunkte dieser Diagonalen.
  4. Wenn wir wollen, können wir gestrichelt oder schwächer auch die Kanten einzeichnen, die man nur bei einem transparenten Material sehen kann.

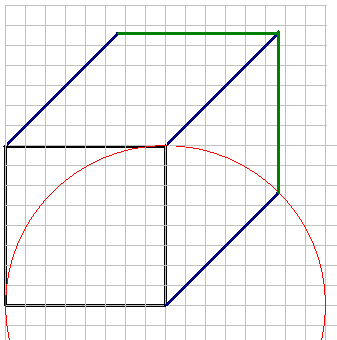

Das Schrägbild rechts sollte eigentlich ein Würfel werden. Der Zeichner hat hier alle Kanten gleich lang gezeichnet. Du kannst dem eingezeichneten Kreis entnehmen, dass die nach hinten führenden Kanten genauso lang gezeichnet wurden wie die anderen. Dadurch wird aus dem Würfel ein Quader.

Merke:
Die schräg nach hinten führenden Kanten sollen nur etwa halb so lang gezeichnet werden, wie angegeben.
